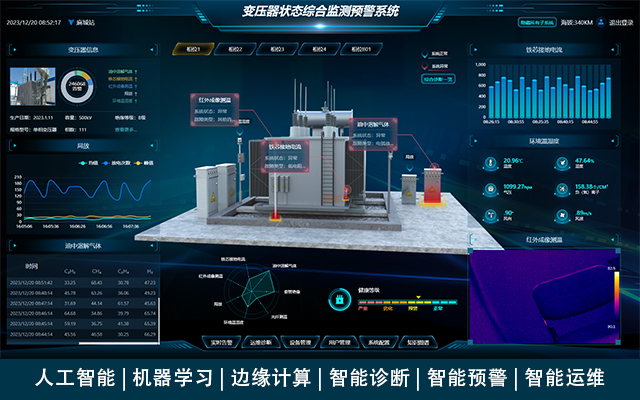

變壓器狀態綜合智能監測預警系統

為了實現變壓器狀態檢修，必須支持多種監測設備、多種數據類型、多種通信協議的集成接入，遠程查看，智能決策。
變壓器狀態綜合智能監測預警系統通過實時獲取變壓器運行狀態，兼顧對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合感知，從電、油、力不同角度實現對變壓器的全方位、多維度參量監測，可廣泛試用于發電、輸電、變電、配電設備的狀態監測及故障預警。裝置采用4G/5G無線網絡實現數據互聯和共享，方便運維人員隨時隨地實時掌握被監測變壓器的運行狀態，從而保證電力系統穩定運行。

測量氣體 -

測量范圍 油中溶解氣體、局部放電、鐵芯接地、紅外測溫、環境溫濕度等多維狀態綜合監測

技術原理 -

應用領域 發電、輸電、變電、配電設備的狀態監測及故障預警

資料下載立即咨詢

產品特性

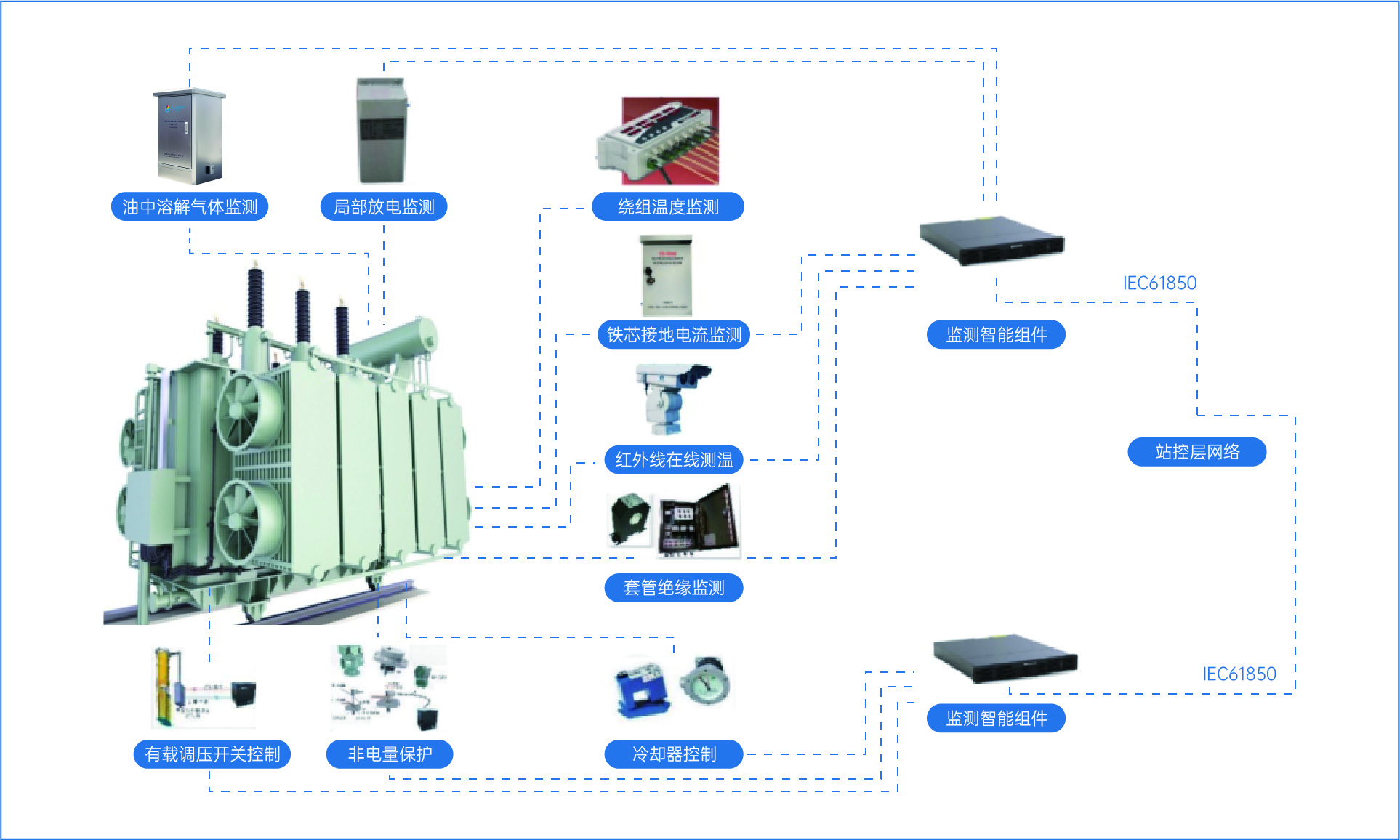

系統架構

激光光聲光譜變壓器油中溶解氣體監測系統
局放在線監測子系統
鐵芯接地電流監測子系統
紅外成像測溫子系統
環境溫濕度監測子系統

技術指標

子系統(可選配)	功能
激光光聲光譜變壓器油中溶解氣體監測系統	利用光聲效應原理，在線實時檢測變壓器油中溶解的H? 、CO、CO? 、CH? 、C?H? 、C?H?、 C?H?等故障氣體及微水含量，實現對變壓器內部潛在故障(如放電、過熱)的早期預警和狀態評估，保障電力設備安全運行。
局部放電在線監測子系統	利用特高頻(UHF)或超聲波傳感器實時捕捉變壓器內部局部放電信號，通過智能分析評估絕緣狀態并預警潛在故障的在線監測裝置。
鐵芯接地電流監測子系統	是通過高精度傳感器實時測量變壓器鐵芯接地引下線的電流值，在線監測鐵芯絕緣狀態，及時發現多點接地、絕緣受潮等故障并預警的裝置。
紅外成像測溫子系統	利用非接觸式紅外熱成像技術實時監測變壓器表面溫度分布，識別局部過熱(如套管接頭、油枕、散熱器異常等),預警絕緣老化、接觸不良等故障的在線監測裝置。
環境溫濕度監測子系統	利用溫濕度傳感器實時監測變壓器運行環境的溫度和濕度的自動化監測裝置。
套管絕緣監測	通過實時測量套管泄漏電流、介質損耗(tanδ)及電容量變化，在線診斷絕緣老化、受潮等缺陷，預警潛在擊穿故障，保障變壓器安全運行的智能化裝置。
聲紋振動監測	通過非接觸式傳感器實時采集變壓器外殼的聲紋與振動信號，分析鐵芯、繞組等機械結構狀態變化，在線診斷繞組變形、松動及鐵芯缺陷等故障的智能預警裝置。
